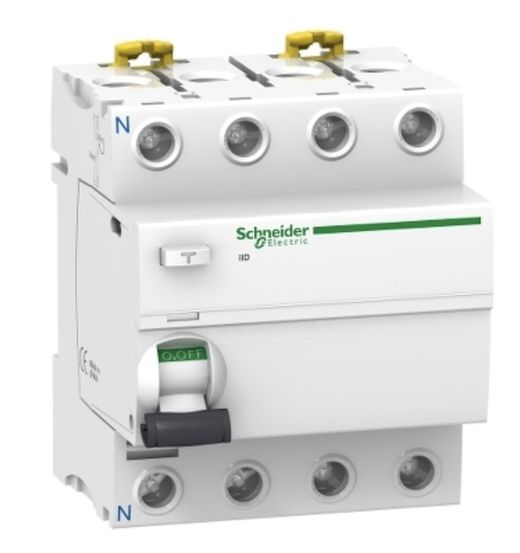

Differentialomkopplare; Acti9iID; 4P; 40A; 30mAAC Schneider A9R81440

Huvud

Acti 9-serie

Produktnamn Acti 9 iID40

Produkt- eller komponenttyp Restströmsbrytare (RCCB)

Enhetens kortnamn IID

Antal poler 4P

Neutralläge Vänster

[In] Märkström 40 A

Typ AC-nät effekt

Jordläckagekänslighet 30 mA

Skyddsfördröjning mot

jordläckage

Omedelbar

Klass av skydd mot

jordläckage

Typ AC

Kompletterande

Placering av enheten i

systemet

Utgång

Netfrekvens 50/60 Hz

[Ue] Märkdriftspänning 380...415 V AC 50/ 60 Hz

Utlösningsteknik

restström

Oberoende av spänning

Anslutnings- och brytkapacitet Idm 1500 A

Im 1500 A

kortslutning

10 kA

[Ui] Märkspänning för

isolering

500 V AC 50/60 Hz

[Uimp] Tål

spänningstoppar

6 kV

Överspänningsström 250 A

Positionsindikator för

kontakt

Ja

Typ av kontrollspak

Ansvarsfriskrivning: Denna dokumentation är inte avsedd att ersätta och ska inte användas för att fastställa lämpligheten eller tillförlitligheten hos dessa produkter för användarnas specifika tillämpningar

14-mars-2022 1

p>

Montagetyp Justerbar klämma

Montagefäste DIN-skena

9 mm 8 steg

Höjd 91 mm

Djup 73,5 mm

Produktvikt 0,37 kg

Färg Vit

Mekanisk hållbarhet 20 000 cykler

Elektrisk hållbarhet AC-1, tillstånd 1 15000 cykler

Beskrivning av alternativen för

låsning

Låsenhet med hänglås

Anslutningar - terminaler Enkelklämma topp eller botten1…35 mm² styv

Enkel terminal topp eller botten1…25 mm² flexibel

Enkel terminal topp eller botten1…25 mm² flexibel med terminal

Längd på avskalad kabel för att

ansluta terminaler

14 mm för övre eller nedre anslutning

Åtdragningsmoment 3,5 Nm upptill eller nedtill

Miljö

Standarder EN/IEC 61008-1

IP40 - kabeltyp: modulkapsling) enligt Aktivera / avaktivera Ig

Föroreningsgrad 3

Elektromagnetisk kompatibilitet

Impulstål 8/20 µs, 250 A i enlighet med EN/IEC 61008-1

Omgivningstemperatur från

drift

-5…60 °C

Omgivningstemperatur

-40…85 °C< /p>

Förpackningsenheter

Typ av förpackningsenhet 1 PCE

Antal enheter i

förpackning

1

Paket vikt (Lbs) 380 g

Paket 1 Höjd 7,5 cm

Paket 1 bredd 8,2 cm

Paket 1 Längd 10 cm

Typ av enhet av förpackning 2 S03

Antal enheter i

förpackning 2

27

Vikt av förpackning 2 10 747 kg

Paket 2 Höjd 30 cm

Bred på förpackning 2 30 cm

Längd på förpackning e 2 40 cm

2

14-mars-2022

Erbjudandets hållbarhet

Status för hållbart erbjudande Grön Premiumprodukt< /p>

Kompatibelt med EU RoHS-direktivet

EU RoHS-deklaration

Vicksilverfritt Ja

Information om undantag

från RoHS< /p>

Ja

Kinas RoHS-förordning Kinas RoHS-deklaration

Produkt utanför räckvidden för Kinas RoHS. Informativ deklaration av ämnen

Miljökommunikation Produktens miljöprofil

WEEE På EU:s marknad måste produkten kasseras i enlighet med ett system för

specifik avfallsinsamling och aldrig hamna i en sopbehållare.

Förekomst av halogener Produkt med halogenfritt plastinnehåll
